یونیت خطی محور IU-Z1605-150 Z

کاربرد یونیت خطی محور IU-Z1605-150 Z

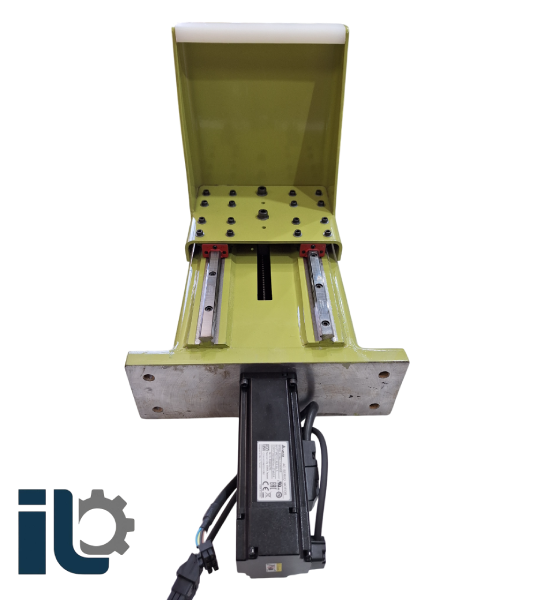

 اجزای اصلی یونیت خطی محور IU-Z1605-150 Z

1. بدنه اصلی (Frame):ورق فولادی ضخیم ساخته شده و به‌خوبی ماشین‌کاری شده تا استحکام بالایی برای تحمل وزن اسپیندل یا ابزار فراهم کند.طراحی محفظه‌دار با رنگ صنعتی باعث کاهش ارتعاش و افزایش مقاومت در برابر پیچش می‌شود.
2. ریل‌های حرکتی (Linear Guide): از نوع LM Guide دو ریل با دو بلوک استفاده شده که پایداری و صلبیت بالایی ایجاد می‌کند، به‌ویژه برای بارهای جانبی هنگام حرکت سریع یا براده‌برداری سنگین.
3. بال‌اسکرو (Ball Screw):مدل 16 میلی‌متر گام 5 میلی‌متر (Ø16 / Pitch 5 mm)این ترکیب باعث دقت بالا (در حدود 0.01mm) و توان انتقال مناسب نیرو می‌شود.گام ۵ به‌خاطر نسبت تبدیل بالا، برای محور Z انتخابی ایده‌آل است چون نیروی نگهدارندگی در حالت خاموش (با ترمز سروو) بیشتر است.
4. سروو موتور (Servo Motor) برند Delta مدل 400Wدارای انکدر برای کنترل دقیق موقعیتگشتاور حدودی بین 1.27 تا 1.3 نیوتن‌متر

   قابل‌اتصال به درایو ASD-B2 یا B3

   فهرست مطالب

   Toggle

   این موتور برای حرکت‌های عمودی با دقت بالا و سرعت کنترل‌شده کاملاً مناسب است.

5. اتصال فلنج و کوپلینگ: با دقت تراش‌خورده تا محور سروو دقیقاً هم‌مرکز با بال‌اسکرو بچرخد و از لنگی یا ارتعاش جلوگیری شود.
6. پوشش محافظ و طراحی صنعتی: پوشش رنگ پودری الکترواستاتیک با درب دسترسی کناری برای سرویس راحت ریل و بال‌اسکرو.

ویژگی‌های عملکردی یونیت خطی محور IU-Z1605-150 Z

• کورس حرکتی: بسته به طول ریل، احتمالاً بین 100 تا 200 میلی‌متر
• دقت تکرارپذیری: حدود ±0.01 mm
• حداکثر سرعت مفید: 100–150 mm/s (با گام 5mm و 400W سروو)
• تحمل وزن: با توجه به طراحی دو ریل و فولاد بدنه، تا حدود 15–25 کیلوگرم وزن اسپیندل یا ابزار را به‌راحتی تحمل می‌کند
