کورس حرکتی (Travel Stroke):
• محور X: 300 میلیمتر
• محور Y: 300 میلیمتر
• قابلیت ارتقاء تا 700×700 میلیمتر
ابعاد مکانیکی (Dimensions):
• صفحه رویی: 200 × 250 میلیمتر
• صفحه زیری (شاسی): 200 × 400 میلیمتر
• ارتفاع کل: طبق سفارش (پیشفرض)
• فاصله آکس به آکس شیارهای T: طبق سفارش (پیشفرض)
دقت و کیفیت حرکتی (Accuracy):
• دقت حرکتی: ±20 میکرون
• دقت سطوح ماشینکاری: ±30 میکرون
سیستم انتقال حرکت (Transmission System):

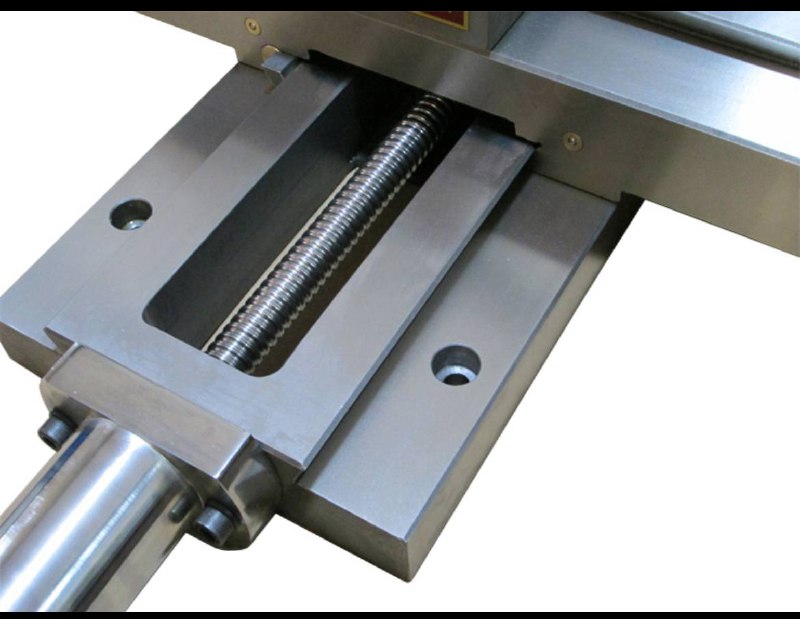

• میلپیچ و مهره: Ball Screw
• ریل حرکتی: LM Guide (گزینهای، بنا به سفارش)
• سایز فرم موتور: 80
• نوع موتور: Step Motor
(گزینه ایی بنا به سفارش مشتری)
ویژگیهای فیزیکی (Physical Data):
• وزن کل مجموعه: حدود 60 کیلوگرم
• بدنه ساخته شده از چدن مقاوم در برابر ارتعاش و تنش

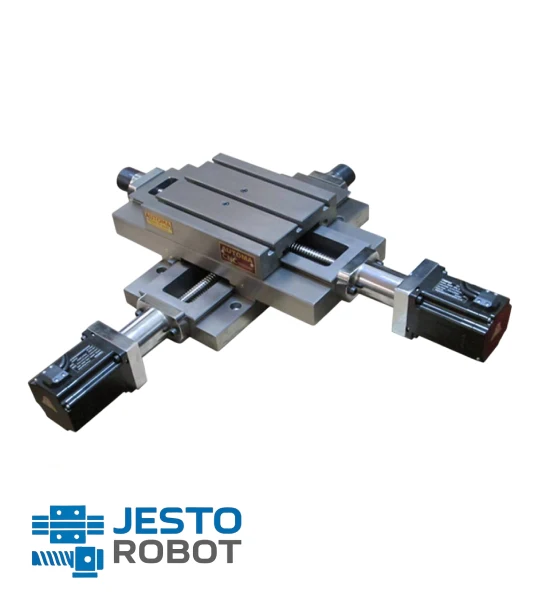

میز دومحوره چدنی (X-Y Table) – مشخصات فنی
این میز دومحوره مناسب برای استفاده در دستگاههای CNC، ماشینهای اندازهگیری، حکاکی و کاربردهای دقیق صنعتی طراحی شده است. استفاده از بالاسکرو با دقت بالا در کنار موتورهای سروو یا استپ موجب دستیابی به حرکت روان، بدون لقی و با دقت تکرارپذیری عالی میشود.
همچنین طراحی صفحه رویی با شیارهای T امکان نصب انواع فیکسچرها، قطعات و تجهیزات جانبی را فراهم میکند.
با توجه به وزن و جنس چدنی بدنه، این میز دارای مقاومت بالا در برابر لرزش و پایداری مکانیکی بسیار خوبی در عملیات مداوم صنعتی میباشد.
ایران یونیت با تکیه بر سالها تجربه و تخصص در حوزه تولید، واردات و فروش تجهیزات حرکتی خطی نظیر یونیتهای خطی، مدولهای خطی و لاینرگایدها، بهعنوان یکی از پیشگامان این صنعت در بازار ایران و منطقه فعالیت میکند.
