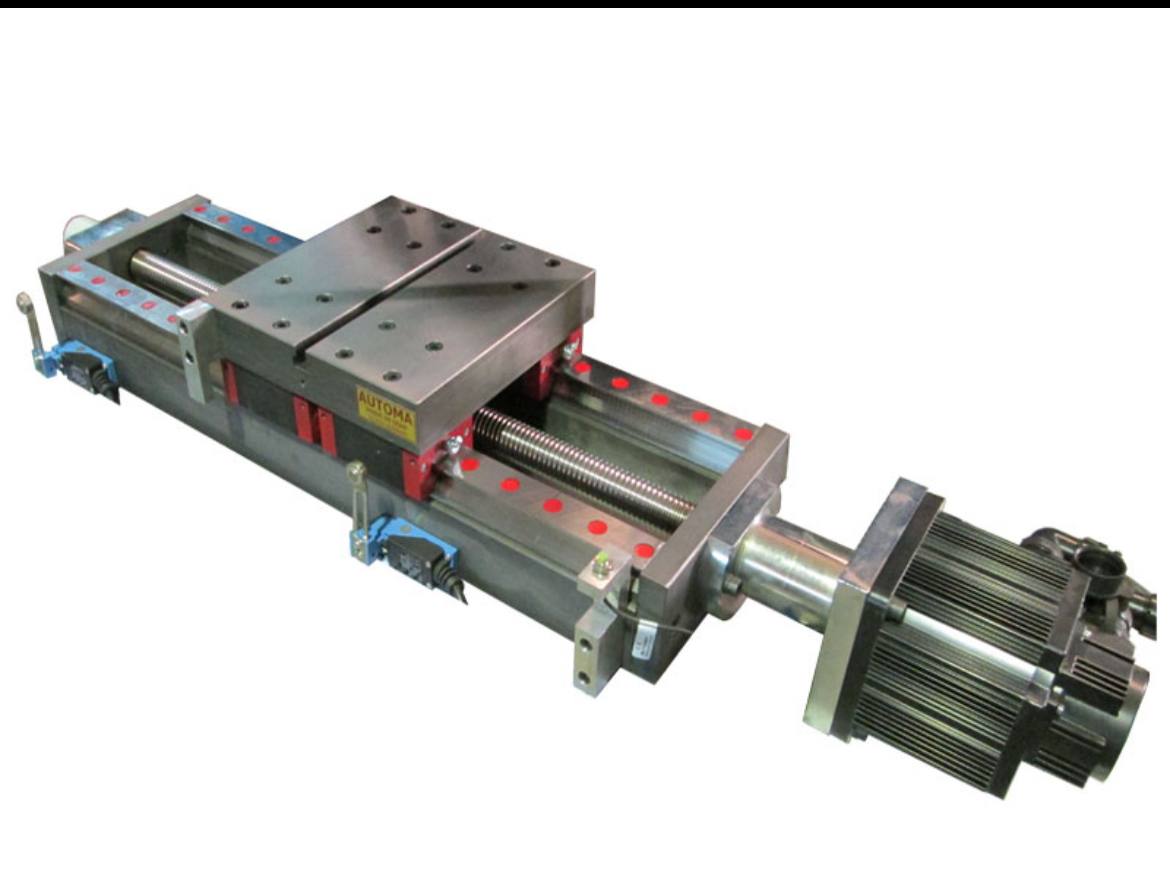

محور حرکتی خطی یک جهته مدل cnc-GD500SE

مشخصات فنی مدل CNC-GD50SE
• واحد اندازه‌گیری: میلی‌متر
• مدل: CNC-GD50SE

مشخصات حرکتی
• کورس حرکتی (Travel Stroke): 500 mm
قابل ارتقاء تا 800 mm
توضیح: کورس حرکتی نشان‌دهنده محدوده حرکت میز و اندازه قطعات قابل پردازش است. قابلیت ارتقاء تا 800 mm، انعطاف‌پذیری دستگاه را برای پروژه‌های بزرگ‌تر یا قطعات حجیم فراهم می‌کند.
• دقت حرکتی (Positional Accuracy): ±30 میکرون
• دقت سطوح (Surface Flatness / Repeatability): ±30 میکرون
توضیح: دقت حرکتی و صاف بودن سطح میز، تضمین‌کننده حرکت دقیق و تکرارپذیر است و مناسب عملیات صنعتی، ماشینکاری دقیق و آزمایشگاهی می‌باشد.

⸻

مشخصات مکانیکی
• ابعاد صفحه رویی: 250 × 250 mm
• ابعاد صفحه زیری (شاسی): 210 × 700 mm
• ارتفاع کل دستگاه: 160 mm
• فاصله آکس به آکس شیارهای T: پیش‌فرض
• فاصله آکس به آکس سوراخ‌های شاسی: پیش‌فرض
• وزن کل: 100 kg
توضیح: وزن مناسب و شاسی مستحکم باعث افزایش پایداری مکانیکی، کاهش لرزش و عملکرد دقیق دستگاه در طول عملیات‌های صنعتی می‌شود.

سیستم انتقال حرکت

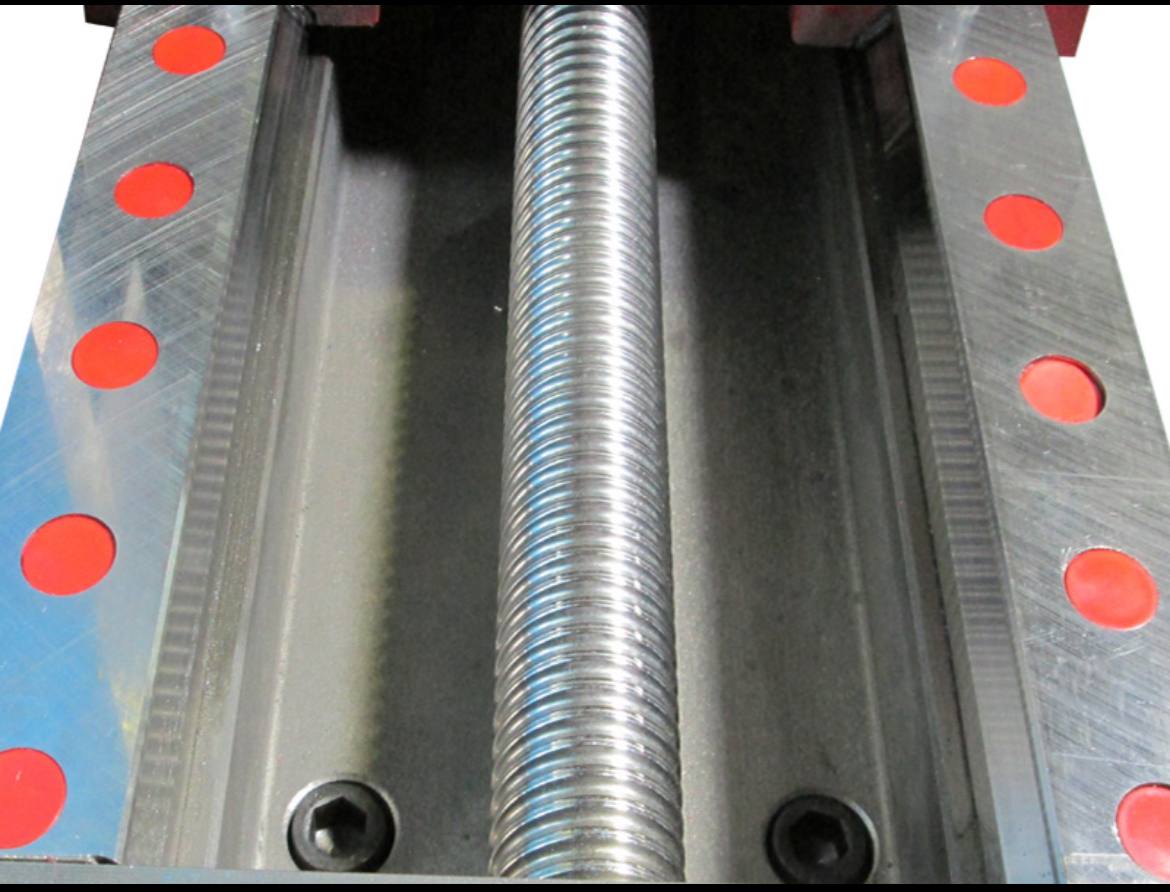

• میل‌پیچ و مهره: بال‌اسکرو (Ball Screw)
توضیح: بال‌اسکرو حرکت محور را دقیق، روان و بدون لقی منتقل می‌کند و دقت تکرارپذیری بالایی فراهم می‌نماید.
• نوع موتور: سروو (Servo Motor)
• سایز فرم موتور: 130
توضیح: موتور سروو برای حرکت دقیق و کنترل نرم سرعت و شتاب طراحی شده است. سایز بزرگ موتور باعث توانایی بالای حمل بارهای سنگین و حرکت پایدار در کورس‌های طولانی می‌شود.

کاربردها و مزایا

کاربردها:
• دستگاه‌های CNC صنعتی برای سوراخ‌کاری، برش، حکاکی و ماشینکاری قطعات بزرگ
• تجهیزات اندازه‌گیری و آزمایشگاهی که نیاز به حرکت دقیق و تکرارپذیری بالا دارند
• پروژه‌های تحقیق و توسعه صنعتی با نیاز به حرکت‌های دقیق و بارهای متوسط تا سنگین
• کاربردهای صنعتی که ثبات مکانیکی و مقاومت در برابر لرزش مهم است

مزایا:
• دقت حرکتی ±30 میکرون و دقت سطوح ±30 میکرون برای عملکرد دقیق
• بدنه مستحکم و وزن بالا (100 kg) برای کاهش لرزش و افزایش پایداری
• حرکت روان و بدون لقی به لطف بال‌اسکرو با دقت بالا
• موتور سروو با سایز فرم 130 مناسب برای بارهای سنگین و کورس‌های طولانی
• صفحه رویی با شیارهای T و سوراخ‌های استاندارد برای نصب فیکسچر و تجهیزات جانب
