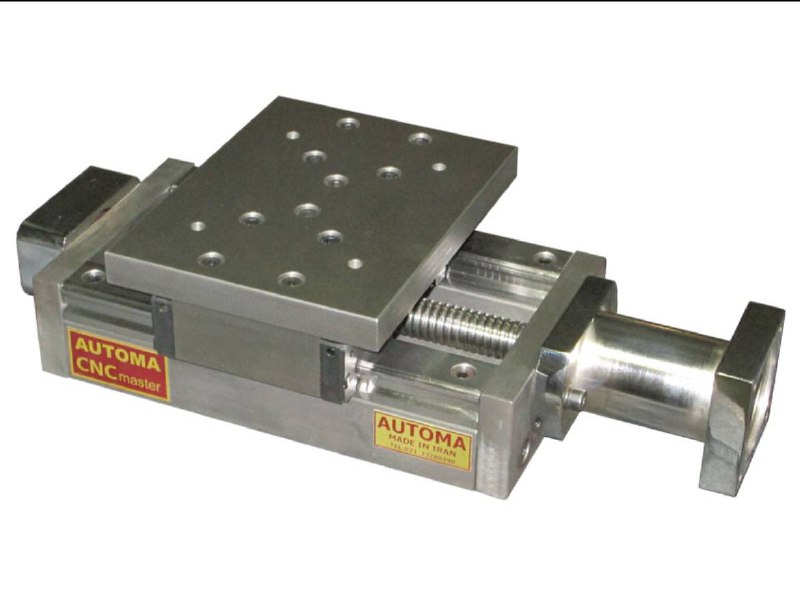

محور حرکتی خطی یک جهته مدل cnc-gd100se

مشخصات فنی مدل CNC-GD100SE
• واحد اندازه‌گیری: میلی‌متر
• مدل: CNC-D100SE

مشخصات حرکتی
• کورس حرکتی (Travel Stroke): 100 mm
قابل ارتقاء تا 800 mm
توضیح: کورس حرکتی نشان‌دهنده محدوده حرکت محور دستگاه است و تعیین‌کننده اندازه قطعاتی است که می‌توان روی میز پردازش یا ماشین‌کاری کرد. امکان افزایش کورس تا 800 mm باعث انعطاف‌پذیری بالای دستگاه برای پروژه‌های بزرگ‌تر می‌شود.
• دقت حرکتی (Positional Accuracy): ±20 میکرون
• دقت سطوح (Surface Flatness / Repeatability): ±30 میکرون
توضیح: این دقت مناسب عملیات دقیق صنعتی، آزمایشگاهی و ماشین‌کاری‌های کوچک است که نیاز به تکرارپذیری بالا دارند.

⸻

مشخصات مکانیکی
• ابعاد صفحه رویی: 220 × 170 mm
• ابعاد صفحه زیری (شاسی): 170 × 310 mm
• ارتفاع کل دستگاه: 120 mm
• آکس به آکس شیارهای T: پیش‌فرض
• آکس به آکس سوراخ‌های شاسی: پیش‌فرض
• وزن کل: 32 kg
توضیح: وزن مناسب دستگاه باعث پایداری در عملیات‌های دقیق و کاهش لرزش می‌شود.

⸻

سیستم انتقال حرکت
• میل‌پیچ و مهره: بال‌اسکرو (Ball Screw)
توضیح: بال‌اسکرو حرکت دورانی موتور را به حرکت خطی دقیق و بدون لقی تبدیل می‌کند.

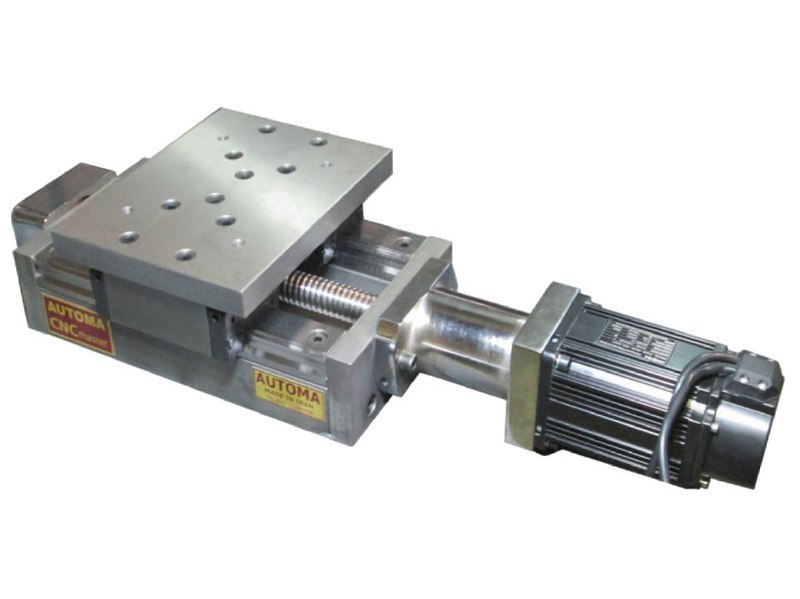

• موتور: سروو (Servo Motor)
سایز فرم موتور:* 80
توضیح: موتور سروو امکان کنترل دقیق موقعیت، سرعت و شتاب را فراهم می‌کند و برای کاربردهای با نیاز به دقت بالاتر و حرکات نرم‌تر ایده‌آل است.

کاربردها و مزایا

کاربردها:
• دستگاه‌های CNC رومیزی برای حکاکی، برش یا سوراخ‌کاری دقیق
• تجهیزات آزمایشگاهی و تحقیقاتی با نیاز به حرکت دقیق و قابل تکرار
• ماشین‌های اندازه‌گیری و کنترل کیفیت قطعات کوچک صنعتی
• کاربردهای صنعتی سبک و متوسط که نیاز به پایداری و دقت بالا دارند

مزایا:
• دقت حرکتی بالا (±20 میکرون) برای عملیات دقیق
• امکان نصب تجهیزات جانبی و فیکسچر روی صفحه با شیارهای T
• وزن مناسب و بدنه مقاوم برای کاهش لرزش
• استفاده از موتور سروو برای کنترل نرم و دقیق حرکت
• قابلیت ارتقاء کورس حرکتی تا 800 mm
