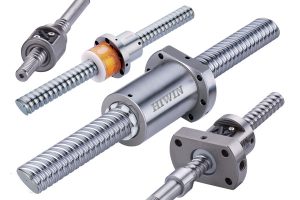

بال اسکرو چیست؟ ساختار، اجزا و اصول عملکرد

بال اسکرو یک مکانیزم مکانیکی دقیق است که حرکت چرخشی (از موتور) را به حرکت خطی (در یونیت خطی) با حداقل اصطکاک و حداکثر راندمان تبدیل می‌کند. برخلاف لید اسکرو که با تماس مستقیم رزوه‌ها کار می‌کند، در بال اسکرو از ساچمه‌های فولادی (Ball Bearings) بین پیچ (Screw Shaft) و مهره (Nut) استفاده می‌شود که حرکت غلتشی ایجاد می‌کند.

اجزای اصلی بال اسکرو:

1. پیچ بال اسکرو (Screw Shaft): میله فولادی سخت‌کاری شده با رزوه‌های دقیق (معمولاً C3 تا C0 دقت).
2. مهره بال اسکرو (Ball Nut): شامل کانال‌های گردش ساچمه و سیستم بازگردانی (Return Tube یا Deflector).
3. ساچمه‌ها (Balls): فولادی یا سرامیکی، قطر 0.5 تا 12 میلی‌متر.
4. وایپرها (Wipers): جلوگیری از ورود گردوغبار.
5. پریلود (Preload): حذف لقی (Backlash) با فشار اولیه.

اصول کارکرد:

• موتور پیچ را می‌چرخاند → ساچمه‌ها در رزوه حرکت می‌کنند → مهره به صورت خطی جابجا می‌شود.
• راندمان: 90-98% (در مقابل 30-70% لید اسکرو).
• دقت: تا 0.003 میلی‌متر در 300 میلی‌متر (کلاس C0).

در ایران یونیت ، بال اسکرو FTS سری SFU با دقت C5 و پریلود قابل تنظیم، پرفروش‌ترین مدل برای CNC رومیزی است. مدل HIWIN R16-5T3-FSI با قطر 16mm و گام 5mm، برای یونیت خطی 1 متری ایده‌آل است.

تفاوت بال اسکرو با لید اسکرو: چرا بال اسکرو انتخاب بهتری است؟

معیار	بال اسکرو	لید اسکرو
راندمان	90-98%	30-70%
دقت	0.003-0.05mm	0.05-0.2mm
سرعت	تا 2m/s	تا 0.5m/s
بار محوری	تا 100 تن	تا 5 تن
عمر مفید	10 میلیون دور	1 میلیون دور
هزینه	بالا	پایین
نیاز به نگهداری	کم	زیاد

مزایای بال اسکرو:

1. کاهش مصرف انرژی: تا 70% صرفه‌جویی در توان موتور.
2. دقت بالا: مناسب ماشین‌آلات CNC 5 محور، پرینتر سه‌بعدی و تجهیزات پزشکی.
3. سرعت بالا: بدون گرمای زیاد.
4. عمر طولانی: ساچمه‌ها اصطکاک را به حداقل می‌رسانند.
5. کاهش صدا: کمتر از 60 دسی‌بل.

معایب:

• هزینه اولیه بالا: 3-5 برابر لید اسکرو.
• حساس به آلودگی: نیاز به وایپر و کاور.

در پروژه‌های ایران یونیت، استفاده از یونیت خطی بال اسکرو FTS در مقایسه با لید اسکرو، دقت ماشین‌کاری را از 0.1mm به 0.01mm رساند و زمان تولید را 40% کاهش داد.

انواع بال اسکرو: راهنمای انتخاب بر اساس کاربرد و دقت

1. بال اسکرو رول شده (Rolled Ball Screw)

• تولید: رولینگ سرد
• دقت: C7-C10
• کاربرد: CNC رومیزی، پرینتر سه‌بعدی، رباتیک
• برند: TBI DFU، PMI
• قیمت: اقتصادی

2. بال اسکرو گرایند شده (Ground Ball Screw)

• تولید: سنگ‌زنی دقیق
• دقت: C0-C5
• کاربرد: CNC صنعتی، هوافضا، پزشکی
• برند: HIWIN، NSK، THK
• قیمت: بالا

3. بال اسکرو مینیاتوری (Miniature Ball Screw)

• قطر: 4-12mm
• کاربرد: تجهیزات اپتیک، میکروپوزیشنینگ
• برند: NSK MSS، THK BNK

4. بال اسکرو دوبل نات (Double Nut)

• پریلود: قابل تنظیم
• کاربرد: حذف کامل لقی
• مناسب یونیت خطی سنگین

5. بال اسکرو با مهره فلنج‌دار یا استوانه‌ای

• نصب آسان در یونیت خطی

در ایران یونیت، بال اسکرو TBI SFU1605-4 با قطر 16mm، گام 5mm و طول 1000mm، پرفروش‌ترین مدل برای CNC 3 محور است.

جدول مقایسه انواع:

نوع	دقت	قطر (mm)	گام (mm)	بار دینامیکی (kN)	قیمت تقریبی (تومان)
رول شده C7	±0.05	16	5	10	تماس بگیرید
گرایند C5	±0.023	20	5	25	تماس بگیرید
مینیاتوری	±0.01	8	2	2	تماس بگیرید
دوبل نات	±0.005	25	10	40	تماس بگیرید

معیارهای انتخاب بال اسکرو مناسب: گام به گام + فرمول‌های فنی

انتخاب بال اسکرو مناسب نیازمند محاسبات دقیق است:

گام 1: محاسبه بار محوری (Axial Load)

text

F_max = m × g + F_cutting + F_acc

• m: جرم بار
• F_cutting: نیروی برش (در CNC)
• F_acc: نیروی شتاب

گام 2: انتخاب گام (Lead)

text

v_max = (Lead × RPM) / 60

• برای سرعت 1m/s و 3000 RPM → Lead = 20mm

گام 3: محاسبه طول بحرانی (Critical Length)

text

L_crit = (π × d × √(E × I / (μ × F))) ^ 0.5

جلوگیری از خمش پیچ

گام 4: انتخاب دقت (Accuracy Grade)

• C3: هوافضا
• C5: CNC صنعتی
• C7: عمومی

گام 5: پریلود

• Zero Preload: سرعت بالا
• Light Preload: دقت متوسط
• Heavy Preload: حذف لقی

در ایران یونیت، ابزار آنلاین محاسبه بال اسکرو با وارد کردن بار، سرعت و طول، بهترین مدل را پیشنهاد می‌دهد.

مثال عملی: بار 200kg، سرعت 0.5m/s، طول 1200mm → بال اسکرو HIWIN R20-5T4-FSI با پریلود متوسط

بال اسکرو در یونیت خطی: بهترین ترکیب با سروو و استپ موتور

یونیت خطی با بال اسکرو، دقت و سرعت را به حداکثر می‌رساند. در ایران یونیت، کیت‌های آماده شامل:

• یونیت خطی LU-1000 + بال اسکرو TBI 1605 + سرو موتور Delta 400W
• دقت: 0.005mm
• سرعت: 1m/s
• بار: 150kg

مزایای ترکیب:

1. دقت تکرارپذیری: ±0.003mm
2. شتاب بالا: تا 2g
3. عمر طولانی: 20 میلیون سیکل

در تست‌های عملی، یونیت خطی با بال اسکرو در مقایسه با تسمه، لرزش را 80% کاهش داد.

نصب و راه‌اندازی بال اسکرو: نکات عملی + اشتباهات رایج

مراحل نصب:

1. تراز کردن پیچ: انحراف <0.02mm در 300mm
2. اتصال به موتور: با کوپلینگ دیسکی یا بل‌هوزینگ
3. تنظیم پریلود: با گشتاور مشخص
4. روانکاری: گریس لیتیوم هر 1000 ساعت

اشتباهات رایج:

• عدم تراز: باعث سایش زودرس
• روانکاری ناکافی: افزایش دما
• پریلود بیش از حد: کاهش عمر

در ایران یونیت، کیت نصب کامل شامل کوپلینگ، براکت و گریس ارائه می‌شود.

نگهداری و عیب‌یابی بال اسکرو: افزایش عمر تا 10 سال

نگهداری دوره‌ای:

• روانکاری: هر 3-6 ماه
• بررسی لقی: با اندیکاتور
• تمیزکاری وایپرها

علائم خرابی:

• صدای غیرعادی: ساچمه‌های آسیب‌دیده
• لقی زیاد: پریلود از بین رفته
• گرمای بیش از حد: اصطکاک بالا

راه‌حل:

• تعویض مهره
• بازسازی (Reballing)

عمر متوسط بال اسکرو HIWIN: 15 میلیون دور

قیمت بال اسکرو در ایران (آبان 1404) + فاکتورهای موثر

مدل	طول (mm)	دقت	قیمت (تومان)
TBI SFU1204-3	500	C7	تماس بگیرید
TBI SFU1605-4	1000	C7	تماس بگیرید
HIWIN R16-5T3	800	C5	تماس بگیرید
THK BNK2010	600	C3	تماس بگیرید

فاکتورهای قیمت:

• دقت: C3 گران‌تر از C7
• طول: سفارشی = +30%
• برند: NSK > HIWIN > TBI
• پریلود: دوبل نات = +40%

ایران یونیت با قیمت رقابتی و تخفیف پروژه‌ای، بهترین گزینه خرید است.

محصولات پیشنهادی ایران یونیت برای بال اسکرو

1. کیت کامل CNC 3 محور:
   • 3 عدد TBI SFU1605-4 (1000mm)
   • ریل HIWIN HGR20
   • قیمت: 28,000,000 تومان
2. بال اسکرو مینیاتوری NSK:
   • قطر 8mm، گام 2mm
   • مناسب تجهیزات پزشکی
3. بال اسکرو سفارشی:
   • طول تا 6 متر
   • دقت C0

برای مشاوره رایگان و دریافت کاتالوگ، با کارشناسان ایران یونیت تماس بگیرید.

نتیجه‌گیری: بال اسکرو، کلید دقت و بهره‌وری در صنعت

بال اسکرو نه تنها یک قطعه، بلکه سرمایه‌گذاری در آینده تولید شماست. با انتخاب بال اسکرو مناسب از ایران یونیت، دقت، سرعت و عمر سیستم خود را چند برابر کنید. امروز با یک تماس، پروژه خود را به سطح جهانی برسانید.
